一、總工程概況：

1.1站址概況

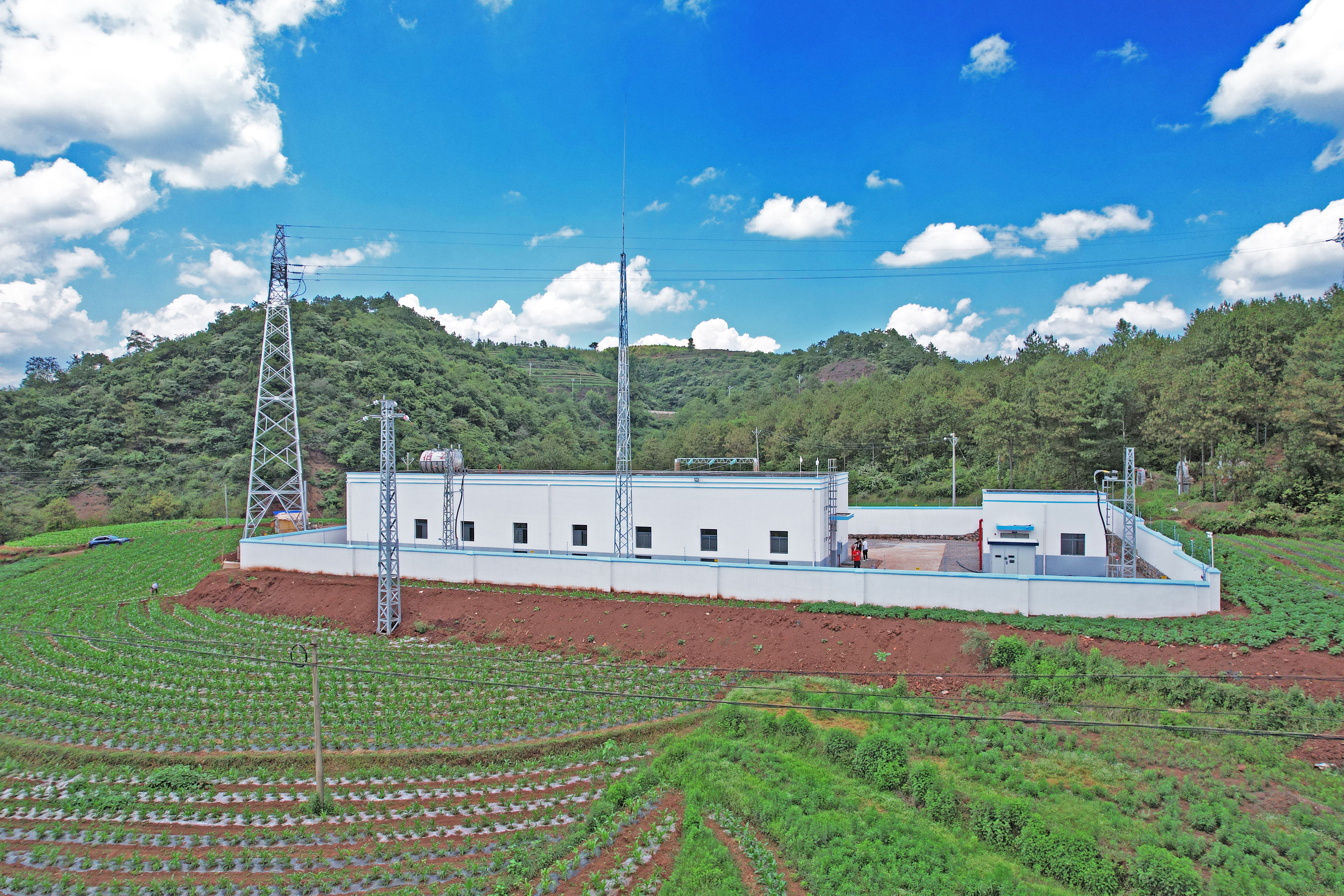

       35kV大地頭變電站站址位於雲南省曲靖市宣威市龍潭鎮營上村大地衝西北側約2.5km處
。站址處高差不大
，相對高差2m
。地形坡度較平緩,最大坡度約10度
。現該所址大部分地段爲山地
，本變電站建設用地約5.19畝
。

1.2 建設規模

       電壓等級爲35/10kV兩級電壓
。

       主變壓器：終期兩臺主變
，本期土建和電氣安裝1臺20MVA有載調壓變壓器
，終期2臺
。

       35kV側接線及出線：本期採用單母線接線
，本期出線1回；終期採用單母線分段接線
，終期出線2回
。本期土建一次建成
。本期至110kV放馬坪變
。

       10kV側接線及出線：本期採用單母線接線
，本期出線2回；終期採用單母線分段接線
，終期出線12回
。本期土建一次建成
。

       10kV無功補償：本期在10kVⅠ段母線上配置3600kvar自動投切的電容無功補償裝置1組
，終期2組
。

       接地方式：35kV不接地；10kV採用中性可投切小電阻接地方式
，小電阻阻值爲16Ω
，接地變容量爲420kVA
。

       站用變壓器：本期在35kVⅠ段母線側、10kVⅠ段母線側各裝設1臺50kVA站用變
。
